ソフトダウンステー NSDX-10（R/L）K-TV [NSDX-10（R/L）K-TV]

販売価格: 5,460円～31,500円(税込)

オプションにより価格が変わる場合もあります。

仕様：品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

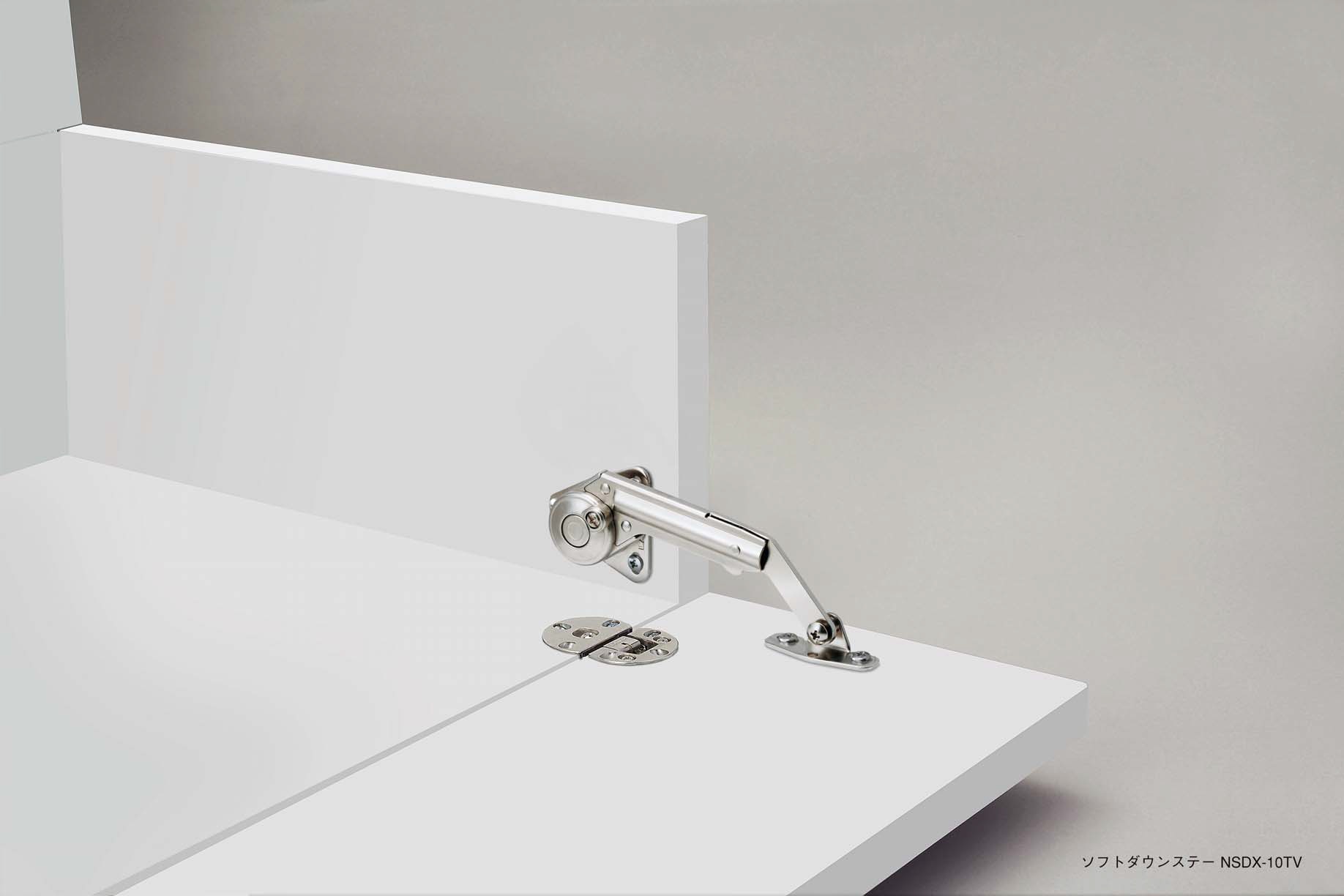

ソフトダウンステー NSDX-10（R/L）K-TV【送料無料】

ソフトダウンステー,ステー,ソフトステイ

■特　長

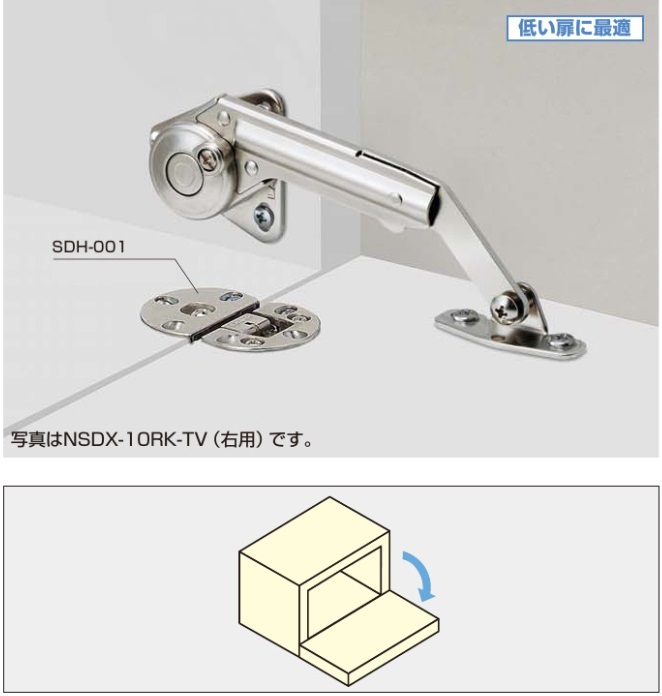

● テレビ台などの低い扉などに最適です。
● ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
● 扉が閉じた状態を保持するキャッチを組み込んでいます。
● 調整ねじで、扉の開閉速度は調整できますが、製品の許容差や使用状況によって、扉の開閉速度はばらつく場合があります。
■扉のモーメント
● 1本使いの場合
扉モーメント＝ 0.98N〜1.96N・m（10〜20kgf・cm）
● 2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
■注　意
● 左右の勝手違いがあります。
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
● 側板および扉への取り付けは、垂直度を確実にお守りください。
● 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。

※送料無料です。
※物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）

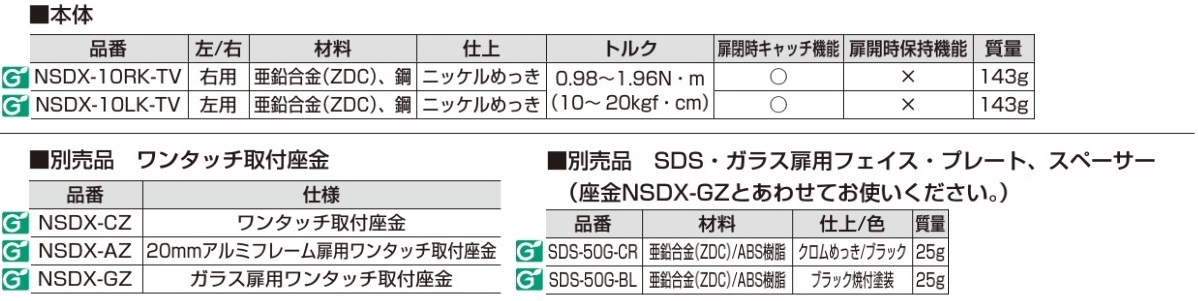

■別売品
● 一軸丁番（平丁番）
● ドロップ丁番 SDH-001
● ドロップ丁番 SDH-P
● ガラス扉用ドロップ丁番 SDH-G
● ワンタッチ取付座金 NSDX-CZ
● ワンタッチ取付座金 NSDX-AZ（20mmアルミフレーム扉用）
● ワンタッチ取付座金 NSDX-GZ（ガラス扉用）
● SDS・ガラス扉用フェイス・プレート、スペーサー（座金NSDXGZ
使用時にご注文ください。）
■付属品
● 取付座金 NSDX-SZ
● 十字穴付バインドタッピンねじ3.5×15

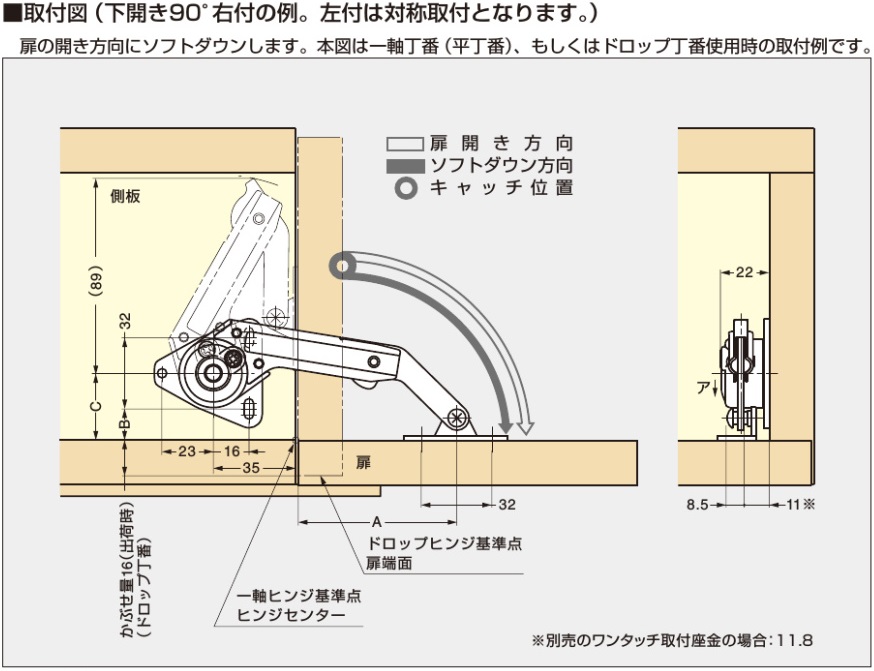

取付図,ステー取付図

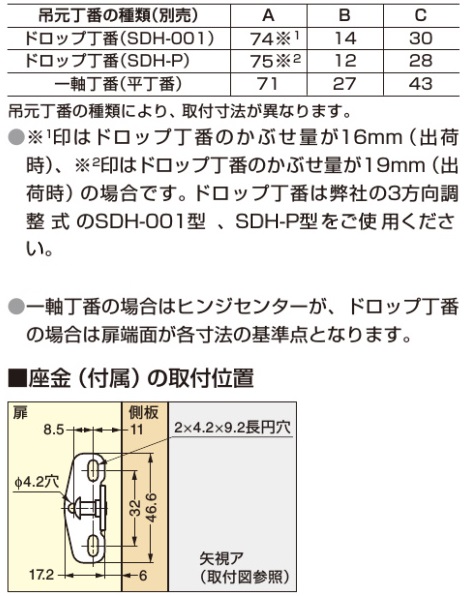

吊元丁番の種類,座金の取付位置

ワンタッチ取付座金
