ポイントフィックス用T型ホルダー PTH型 [PTH-5/PTH-8]

販売価格: 18,540円～149,220円(税込)

オプションにより価格が変わる場合もあります。

品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

ポイントフィックス用T型ホルダー PTH型

ポイントフィックスとは、ガラスを壁面・パネルとして使用する際、構造物
やフレームに固定するためのパーツです。

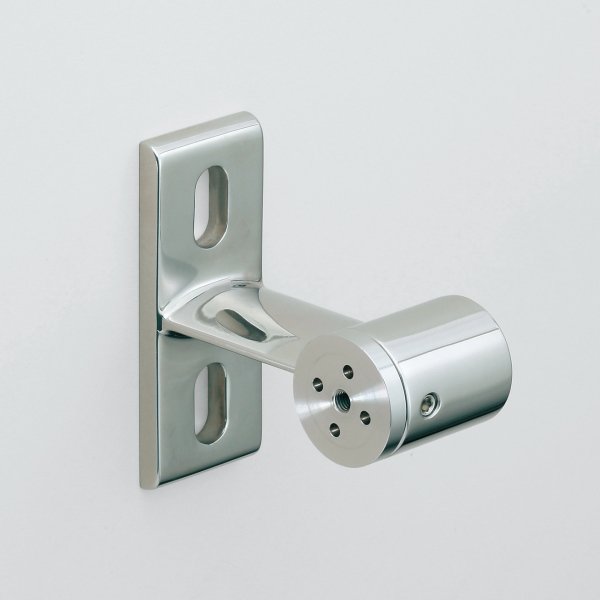

ポイントフィックス用T型ホルダー

■特　長
●ポイントフィックス（別売品）用のホルダーです。
●ポイントフィックスを使用して、手すりの支柱などにガラスを取り付ける際に
使用します。下表の推奨ポイントフィックスと併用してお使いください。
●M5ねじ仕様（PTH-5）と、M8ねじ仕様（PTH-8）の2種類です。
●左右兼用です。
●調整範囲：上下方向±5mm、前方向4mm。
左右方向の調整は、ポイントフィックスでできます。（PTH-8のみ可能）
●屋外で使用できます。
適応ガラス質量：36kg（4個使用、垂直取付時）

■注　意
● 推奨ポイントフィックスをガラスに取り付ける際、専用工具 Z058、Z059、
Z060（別売品）、六角棒スパナ呼び6のいずれかが必要です。使用するポイン
トフィックスによって専用工具が異なります。下表でご確認ください。
● PTH-5、またはPTH-8の前後調整ねじと本体の調整には、専用工具 Z058、
またはZ059を使用します。（どちらの専門工具も使用できます。）

※送料無料です。
※
物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）

■推奨ネジ
　六角穴付ボタンボルトM10
　推奨締付トルク：44N・m（443kgf・cm）

■使用例

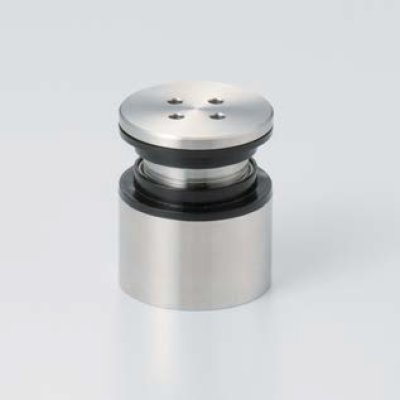

■推奨ポイントフィックス（別売品）

■専用工具（別売品）

品番　Z059

品番　Z058

品番　Z060

■本体

　　　　　　　　　　　　　　T型ホルダー PTH-8
