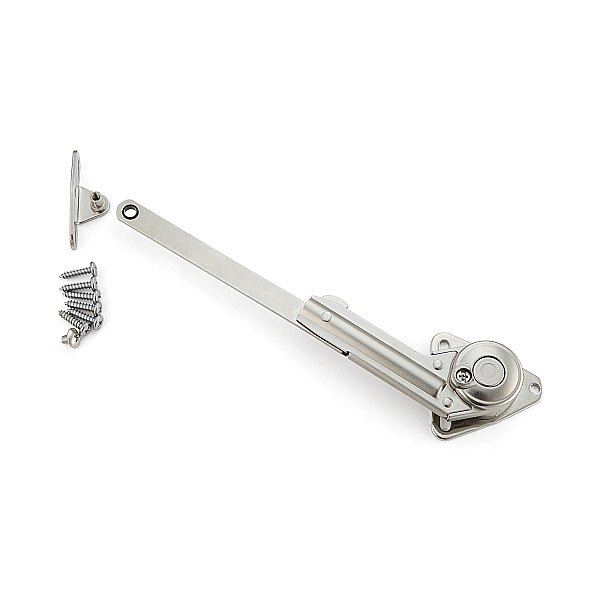

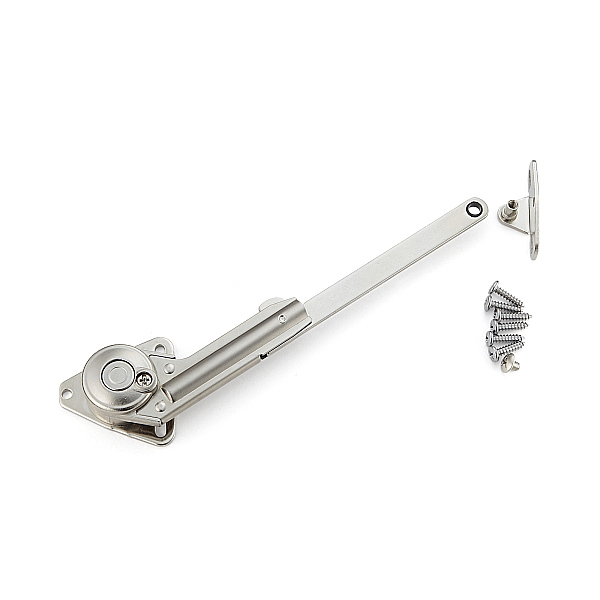

ソフトダウンステー NSDX-35（R/L） 2SK [NSDX-35（R/L） 2SK]

販売価格: 5,790円～34,470円(税込)

オプションにより価格が変わる場合もあります。

仕様：品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

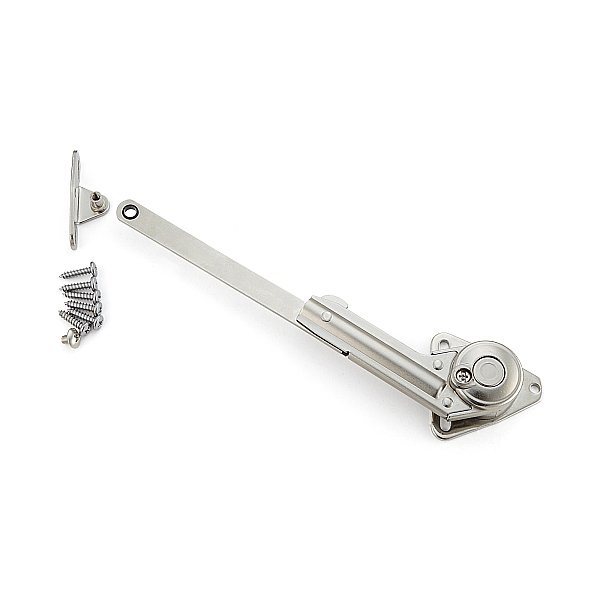

ソフトダウンステー NSDX-35（R/L） 2SK 【送料無料】

ソフトダウンステー,ステー,ダンパー

【付属品】
● 取付座金 NSDX-SZ
● 十字穴付バインドタッピンねじ3.5×15

【特　長】

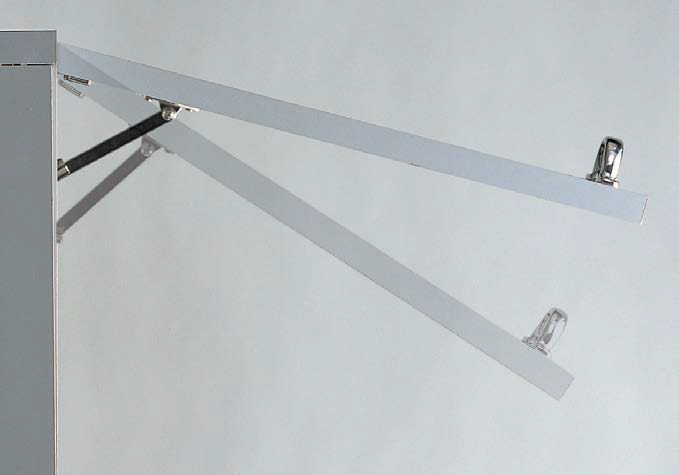

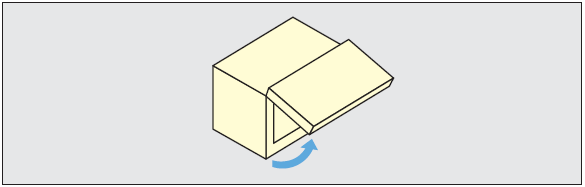

● ラプコン機構を搭載した上開き扉用ソフトダウンステーです。
● 吊戸棚などに最適です。
● 扉が開いた時の角度を2段階で保持できます。
● 扉が閉じた状態を保持するキャッチが組み込まれています。
● 取付位置により、全開時の角度が80°、90°、100°になります。
● 調整ねじで、扉の開閉速度は調整できますが、製品の許容差や使用状況によって、扉の開閉速度はばらつく場合があります。
【扉のモーメント】
●1本使いの場合
　扉モーメント＝1.96〜4.9N・m（20〜50kgf・cm）
●2本使いの場合は、上記モーメントの2倍まで対応できます。
　扉の最大モーメント＝扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
【注　意】
● 左右の勝手違いがあります。
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
● 側板および扉への取り付けは、垂直度を確実にお守りください。
● 扉を開く時、開き角度以上に押し上げないでください。また、閉じる時は、扉を手で持って無理に押し下げないでください。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。

※送料無料です。
※物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）
【別売品】
● 一軸丁番（平丁番）
● 推奨スライド丁番 230-26/19T

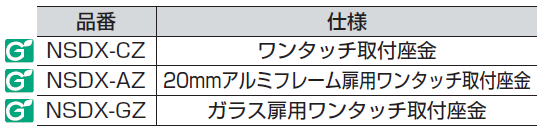

● ワンタッチ取付座金 NSDX-CZ
● ワンタッチ取付座金 NSDX-AZ（20mmアルミフレーム扉用）
● ワンタッチ取付座金 NSDX-GZ（ガラス扉用）
● SDS・ガラス扉用フェイス・プレート、スペーサー
　（座金NSDX－GZ使用時にご注文ください。）

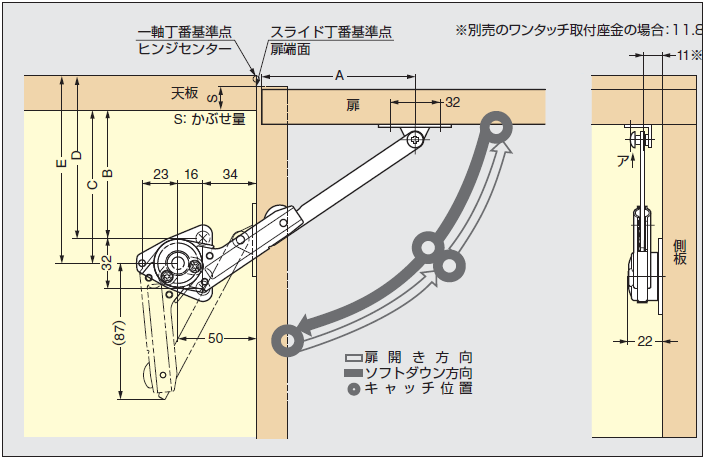

【取付図（上開き90°右付の例。左付は対称取付となります。）】
　　扉の閉じ方向にソフトダウンします。　本図は一軸丁番（平丁番）、もしくはスライド丁番使用時の取付例です。

取付図,ソフトダウンステー,ステー,ダンパー

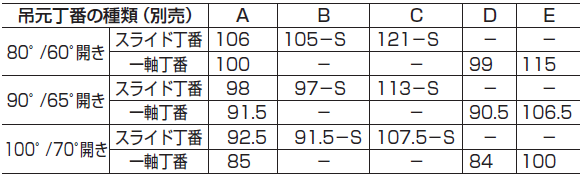

吊元丁番の種類、開き角度により取付寸法が異なります。
●S寸法は扉吊元のかぶせ量です。スライド丁番は弊社推奨製品の 230-26/19T をご使用ください。
●一軸丁番の場合はヒンジセンター、スライド丁番の場合は扉端面が各寸法の基準点となります。

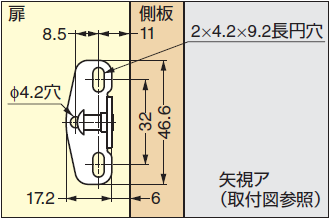

【座金（付属）の取付位置】

【本体】

【別売品　ワンタッチ取付座金】

【別売品　SDS・ガラス扉用フェイス・プレート、スペーサー】
　（座金NSDX-GZとあわせてお使いください。）
