スイングリフトアップ SLUN-N型 [SLUN-N]

販売価格: 20,440円～166,340円(税込)

オプションにより価格が変わる場合もあります。

仕様：品番（1セット）:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

スイングリフトアップ SLUN-N型【送料無料】

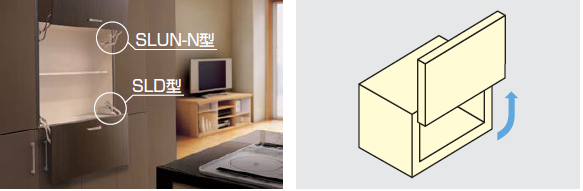

ソフトダウンステー,ステー,ダンパー

SLD型と組み合わせてご使用できます。

【取付寸法図】
※1：パッキンを扉に取り付けたときの寸法です。
パッキンを使用しない場合は、取付位置を3mm背板側にずらしてください。
※2：ハンドルは、下図の扉座金の下端より上側に取り付けてください。
※3：扉高さが425mm以上の場合、扉全開時に扉下部がキャビネット天板にかぶります。
※4：扉開閉時の最大扉出張量は267mmです。

【特　長】

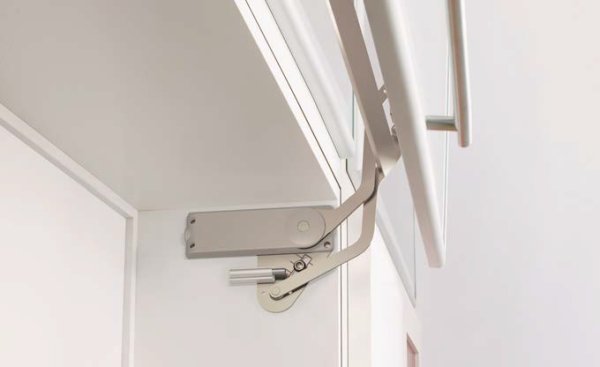

● オリジナルメカニズム《ラプコン》の働きにより、扉をスムーズに上下開閉できます。
● 扉は手前に約50〜 70mm開くと、スプリングの力で軽く開きます。
● ダンパーの働きにより、扉はゆっくりと閉まります。
● キャビネット天板下部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際も邪魔になりません。
【注　意】
● 本体1セットにつき、別売の連動バーが必要です。横方向の強度を確保したい場合は2本取り付けてください。1本の場合はアームA部に取り付けてください。
●開閉は手動で行います。
●しっかりした剛性のあるキャビネットに取り付けてください。
　剛性のないキャビネットは扉の動きを低下させることがあります。
● キャビネットおよび扉は、指定寸法、直角度に注意して製作してください。
●取り付けは、指定寸法、直角度に注意して正しく行ってください。
● キャビネット外幅、扉幅、扉高さおよび扉質量に制限があります。必ず下記表の仕様をお守りください。
● ガラス扉に取り付ける場合、ガラス枠の幅を75mm以上とってください。
● 扉幅方向の中央に必ずハンドル（別売）を取り付けてください。扉を開きやすくするために、扉座金の下端より上側（下図※2参照）に取り付けてください。
● 元に戻ろうとする力が働くため、製品単体で操作を行わないでください。
● ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

※送料無料です。
※物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）
【付属品】
●十字穴付バインドタッピンねじ3.5×15　（本体取付用）
●十字穴付皿タッピンねじ3.5×20　（ダンパー取付用）
●十字穴付トラスタッピンねじ4.5×12　（連動バー取付用）
【別売品】
連動バー SLUB型（下記掲載）

取付図,ソフトダウンステー,ステー,ダンパー

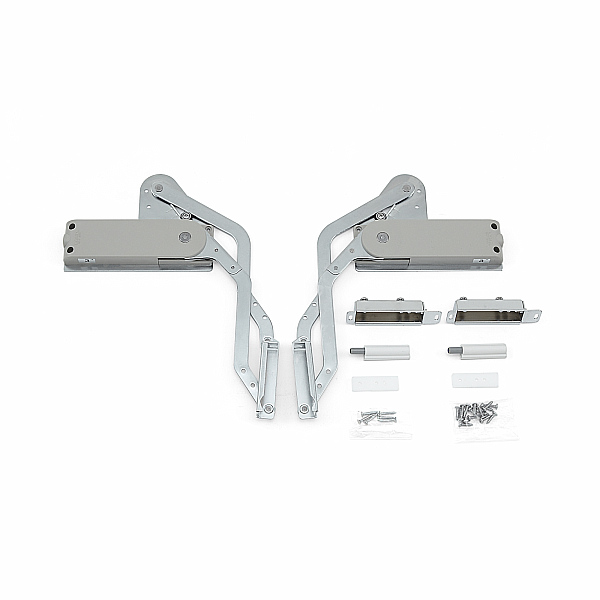

【本体】（左右各1本／ 1セット）

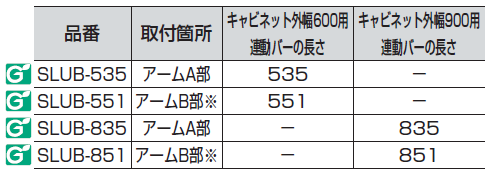

【別売品　連動バー】

※扉中央部分がガラスなどの場合で、連動バーを目立たせたくない場合は、アームB部に取り付けてください。

●連動バーはキャビネット外幅600mmと900mm用の2種類です。
● 左表の寸法は、キャビネットの側板厚が15mmの場合の弊社標準在庫品で
す。側板厚が15mmを超える場合は、下記の計算式に従って連動バーを切
断加工してください。

アームAの場合　連動バーの長さ＝キャビネット外幅－（側板厚×2）－35
アームBの場合　連動バーの長さ＝キャビネット外幅－（側板厚×2）－19
