固定ガラス用アルミフレーム MP20E型/ガラス厚8〜13.5mm [MP20E28]

固定ガラス用アルミフレーム   MP20E型　　　　　　　　　　

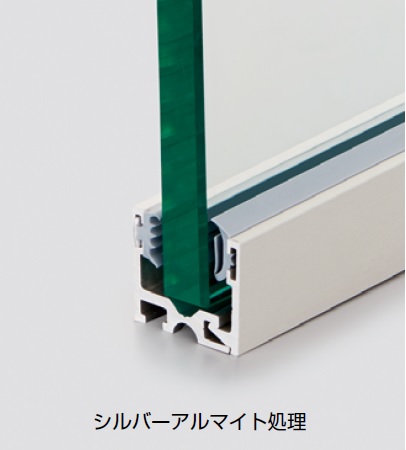

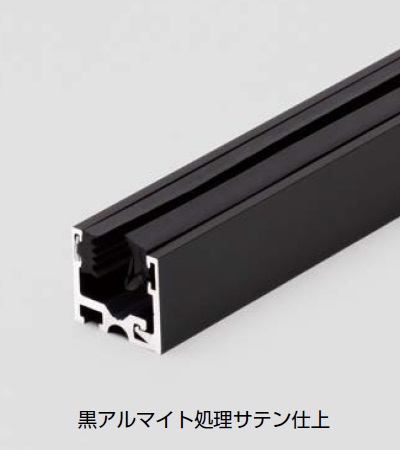

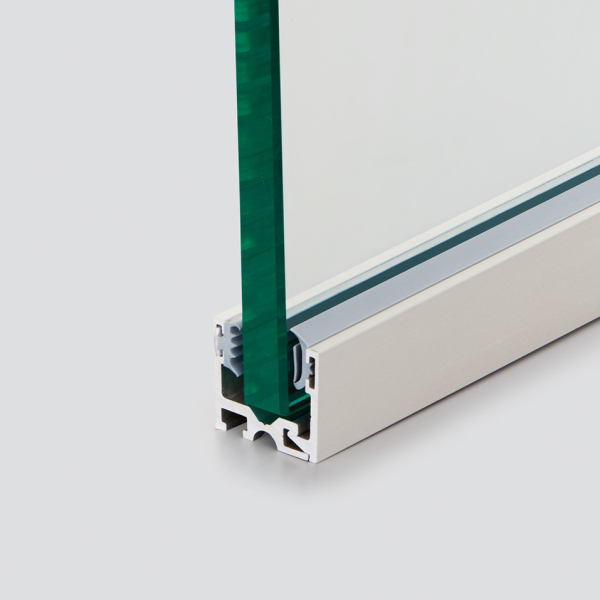

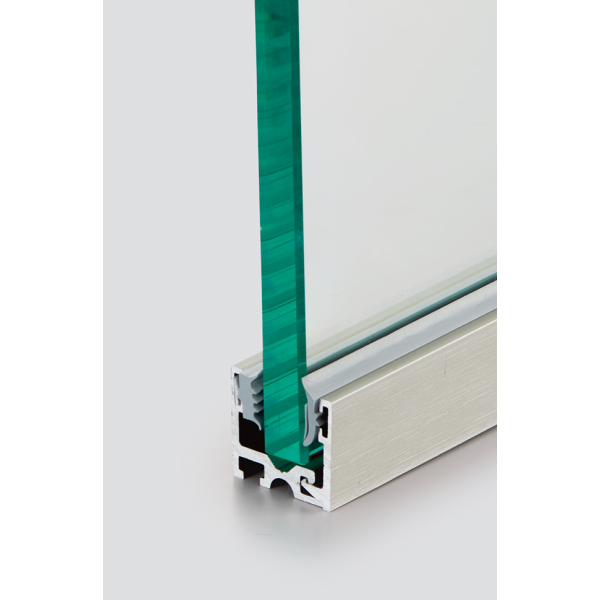

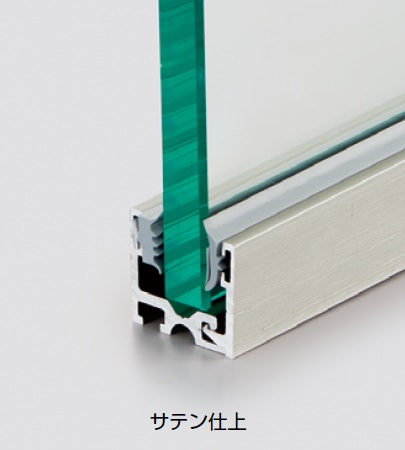

天井と床に取り付け、ガラスを固定するアルミフレームです。



■特　徴

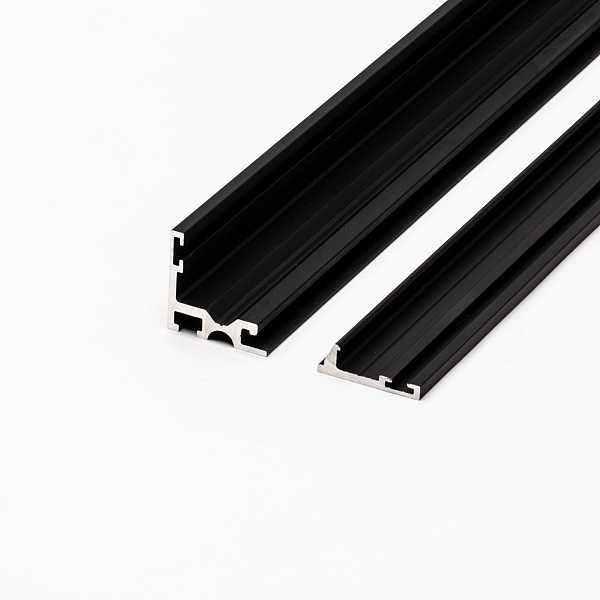

●図面?部を取り外して、正面から簡単にガラスの取り付けができます。

■注　意
●必ずカバーキャップを併用してお使いください。
●強度のある下地に取り付けてご使用ください。

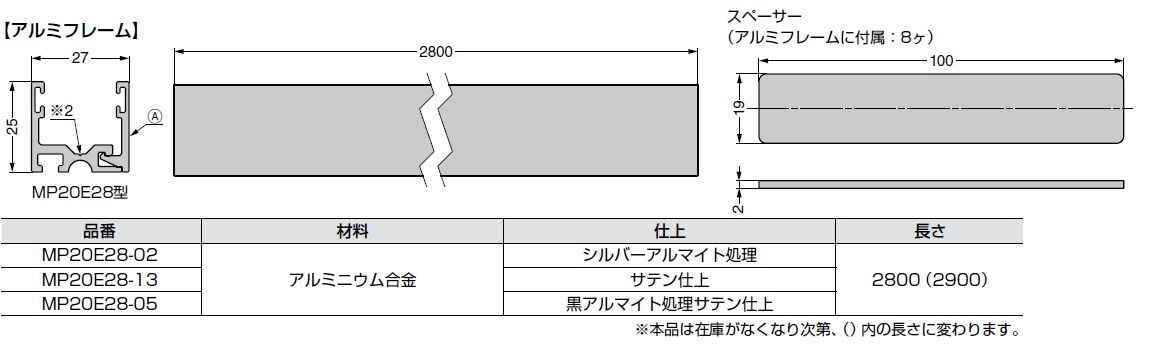

●下図※1の固定ねじは、※2のガイドに従ってアルミフレームの端面から15mmの場所にφ5の貫通穴をあけてご使用ください。
　天井や壁への取り付けは、※2のガイドにそって、φ5の穴を開け、推奨ねじで取り付けてください。

※送料無料です。
※物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）

■別売品

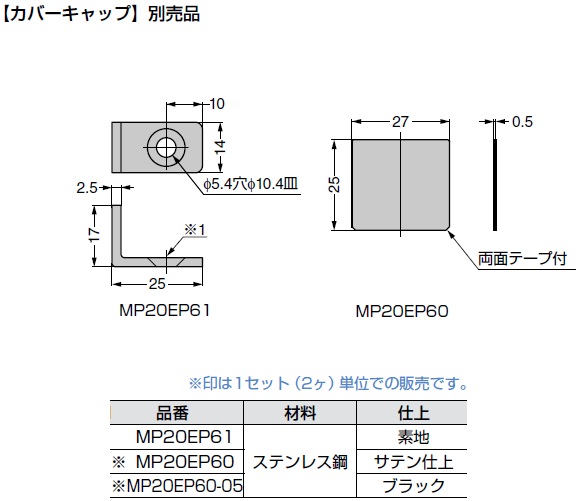

●カバーキャップMP20EP61

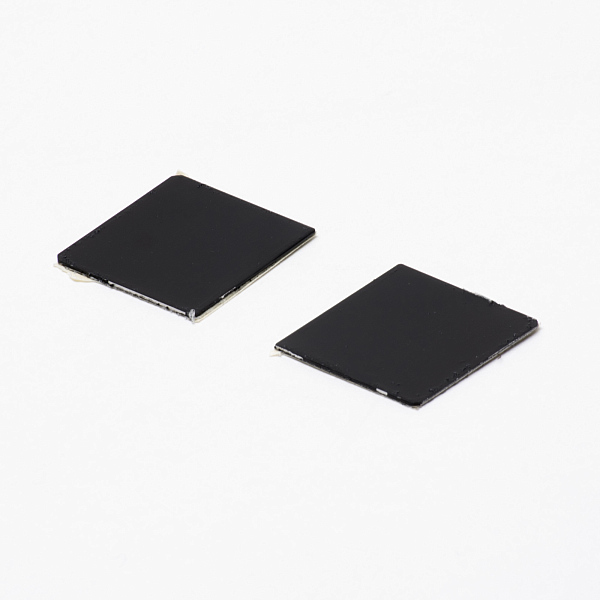

　カバーキャップMP20EP60

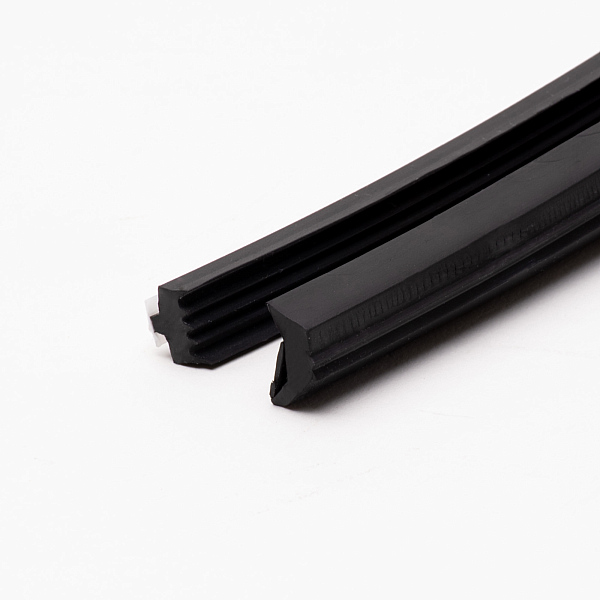

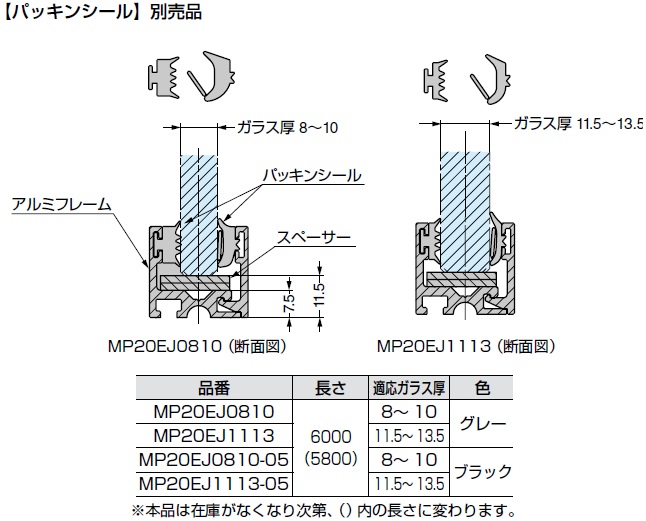

　パッキンシールMP20EJ0810（ガラス厚8〜 10用）
　パッキンシールMP20EJ1113（ガラス厚11.5〜 13.5用）

■推奨ねじ
●タッピンねじ呼び4.2

【取付方法】
