ワンタッチスライド丁番 H151厚扉用カップ径φ40/94°開き/最大27mmかぶせ [H151-26-27T,H151-C26/27T,H151-D26/27T]

販売価格: 2,486円～7,051円(税込)

オプションにより価格が変わる場合もあります。

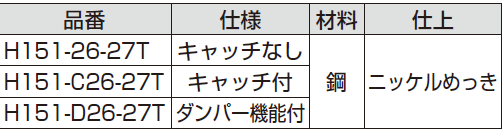

仕様：品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

ワンタッチスライド丁番 H151厚扉用

内蔵のソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。

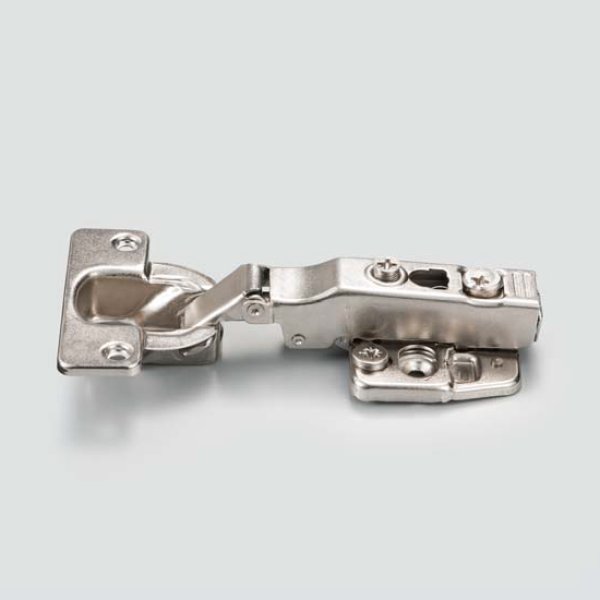

写真はマウンティングプレート150-P4W-32TH（別売）との組み合わせです。		取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。 ●扉の三次元調整ができます（前後＋3/－0.5mm、かぶせ量〔左右〕＋2/－4mm、上下±2mm 〔別売の151シリーズ座金で調整〕）。ワンタッチスライド丁番 151シリーズの特長詳細はコチラから ■別売品 ●151シリーズマウンティングプレート（取付座金）はコチラから ●151シリーズ 85°開き止めパーツ ■注　意 ●ダンパー機能付仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。 ●かぶせ量を最大にすると、扉が外しにくいことがあります。かぶせ量を減らすと、丁番を外せます。

		※送料無料です。 ※物件等で１０個以上をご使用の場合、　また複数商品をご利用の際はお見積もりします。（別途見積りいたしますので下記の見積書をご利用下さい。） ■推奨ねじ ●呼び径3.5皿頭、または丸皿頭のタッピンねじ、もしくは木ねじ

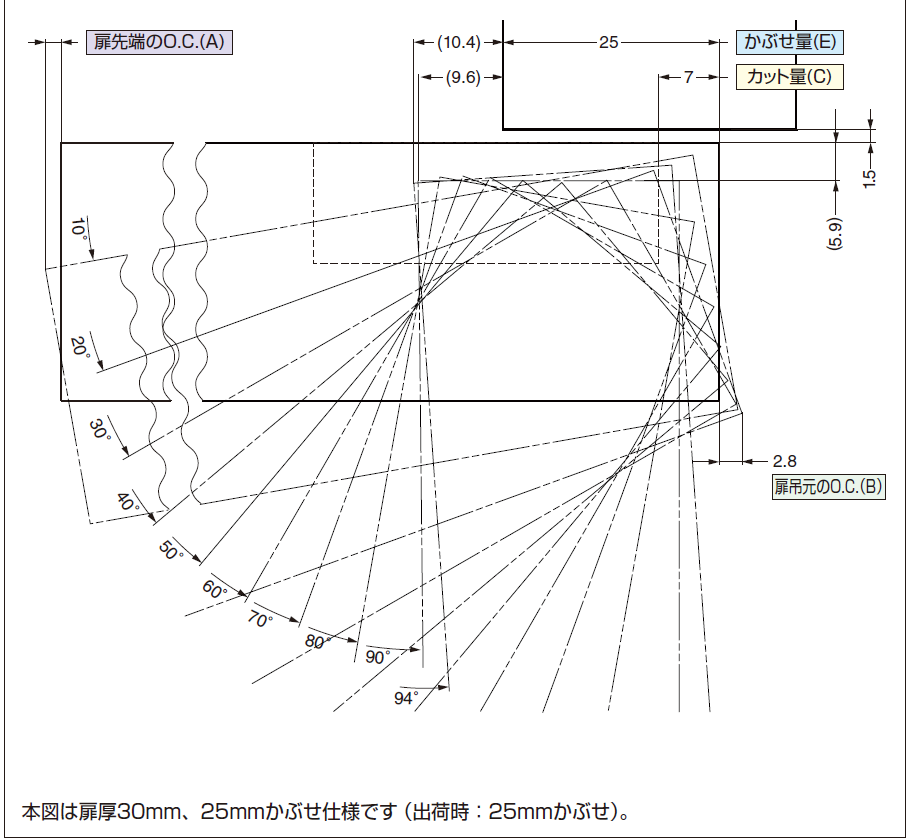

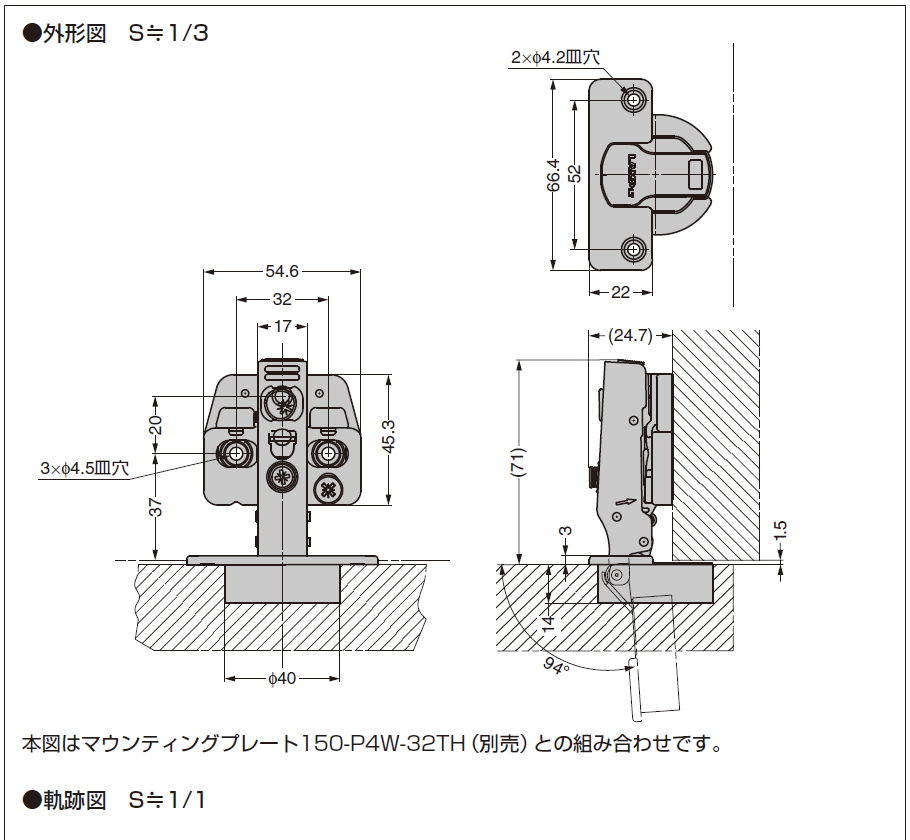

ワンタッチスライド丁番説明図,丁番外形図ワンタッチスライド丁番説明図,丁番軌跡図

　　　　　　軌跡図の利用方法はこちらから

【オープニングクリアランス（O.C.）目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

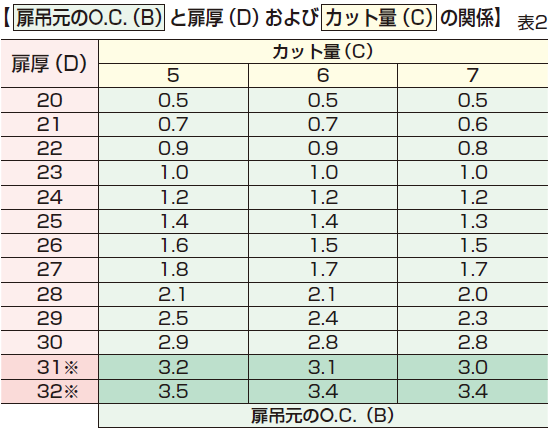

扉厚,カット量の関係

※30mmを超える厚扉使用時には、軌跡図を参考にしてください。
（扉にRまたは面取加工をすることによりO.C.（B）を小さくできます。）

カット量とかぶせ量の関係

表1は標準仕様（マウンティングプレート0mm厚使用）です。かぶせ量調整ねじを回したり、マウンティングプレート（4mm厚）を使用することで、かぶせ量を最大8mm少なくできます。

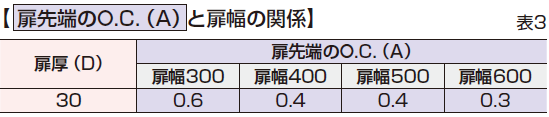

扉先端のオープニングクリアランス(O.C.)と扉幅の関係

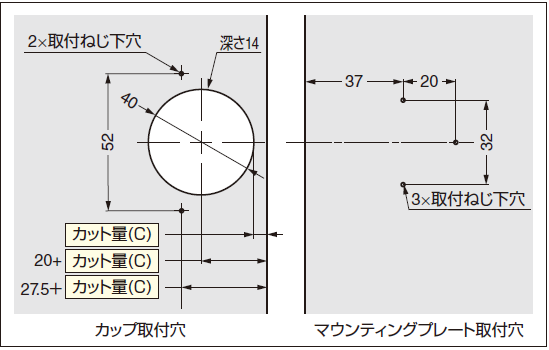

【扉加工】（木製扉用）

扉加工,木製扉用
